新款iPod touch的包装由原来的纸盒装换成了和iPod nano、shuffle一样的透明塑壳包装。
苹果新iPod touch
标配:耳塞、USB线、底座适配器、屏幕擦拭布、快速入门指南。相比上代iPod touch少了个小塑料支架。
苹果新iPod touch
新iPod touch的背面和iPhone 3G一样,边缘弧线更大。背部上部天线外壳黑色部分形状也做了改变。
拆解比iPod nano要容易,首先撬开前面板。
苹果新iPod touch

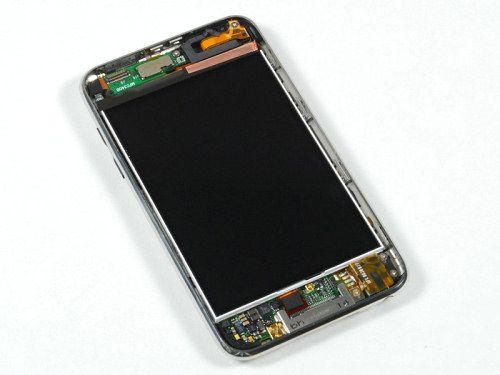

露出屏幕:3.5英寸480×320像素分辨率,每英寸163像素。
苹果新iPod touch

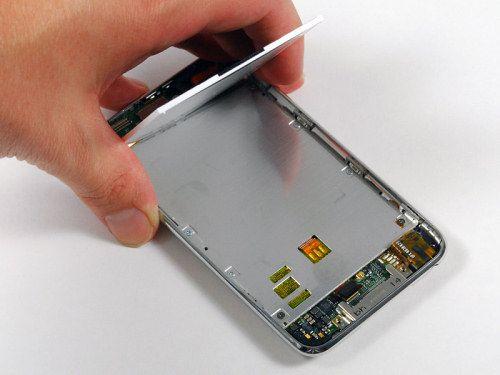

显示屏采用双面胶和后边的金属背板固定而非螺丝。
苹果新iPod touch
电池也是通过双面胶和金属板固定。
苹果新iPod touch

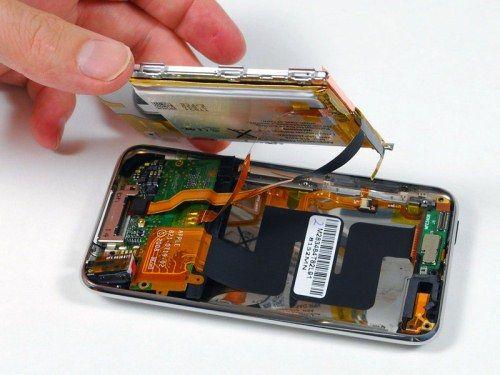

分离显示屏排线连接。从这个角度可以看到金属背板另一面与电池的胶粘痕迹。
苹果新iPod touch

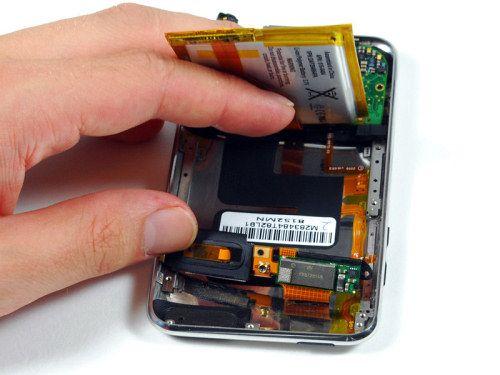

掀开电池,可以看到下方形状特殊的黑色排线。图片下方大拇指附近是翻过来的WiFi天线和电路。
苹果新iPod touch
翻转到另一面可以看到巨大的深橙色排线将图中左上方的WiFi天线电路和主板相连。巨大的尺寸和特殊的形状都是为了防护信号干扰。
苹果新iPod touch
图中右上方电池上方的小小的金属盖下隐藏着一块Broadcom BCM4325蓝牙芯片!芯片编号为BCM4325GKWBG CD0825 B76332 P40 SF。苹果官方并没有提及这块芯片。有可能是为了实现新集成的Nike+运动配件信号接收功能而设。
苹果新iPod touch
该芯片支持蓝牙2.1+EDR。尚不清楚该芯片是否支持A2DP,该功能可通过蓝牙传送立体声音频。该芯片也支持FM调频接收,不过鉴于苹果公司iPod产品一向对FM不感冒,所以别指望苹果官方会增加该功能。

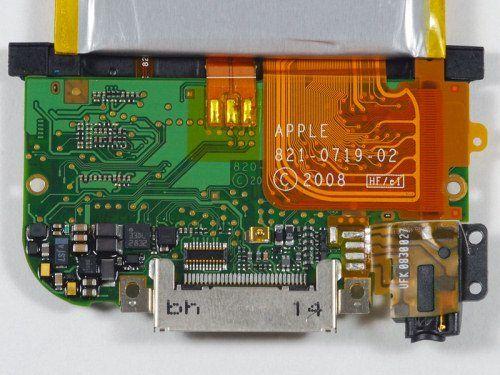

中间银色金属部分为底座数据接口,最右边是耳机插孔。耳机接口的触点从以往的4个增加到5个,估计是为了配合选购耳机线控录音功能。数据接口上方的金色小方块,是iPod touch Home按键的触点。
苹果新iPod touch

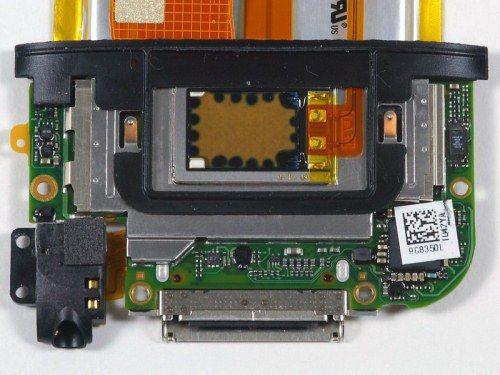

主板。我们认为中间的棕色部分为内置扬声器。其右边的两触点导出的排线另一边正是引向新增加的音量控制按键。
苹果新iPod touch

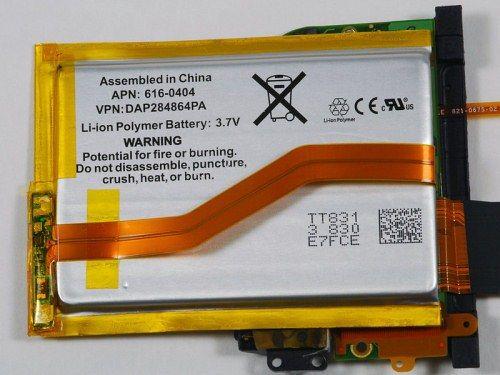

3.7V聚合物锂离子电池。苹果内部变化616-0404。电池容量不明。
苹果新iPod touch

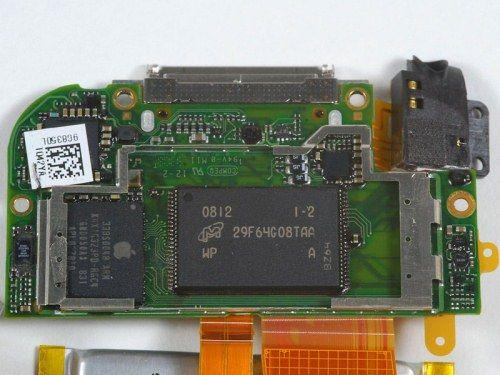

将疑似扬声器部分移除后的电路主板。闪存来自Micron美光的MLC闪存,编号29F64G08TAA。
左边印有苹果LOGO的为主控,集成SDRAM的三星ARM控制器,和iPhone采用的类似。
苹果新iPod touch

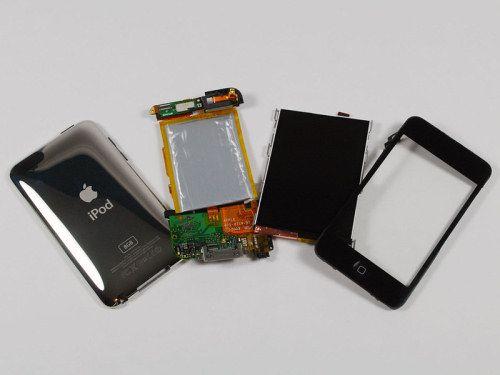

拆解全家福。
